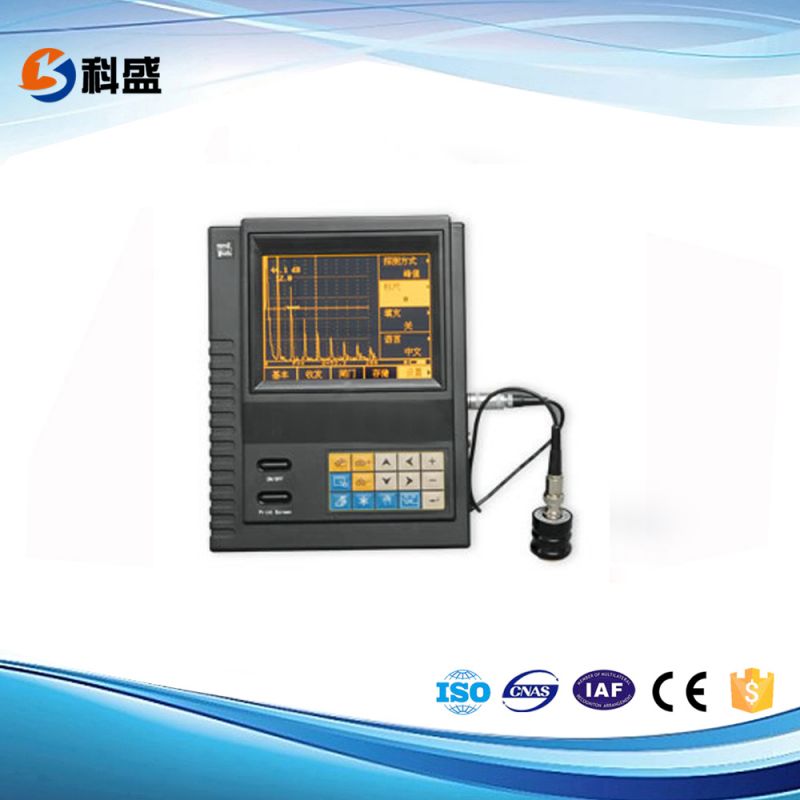

一.超聲波探傷儀TUD210產品概述：

    超聲波探傷儀TUD210是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業

•超高采樣速率，射頻波形細節盡現，小顯示范圍2.5mm。

•同時具備USB和RS232串行通訊口。

•按鍵菜單式操作

•整機全部軟件可以通過通訊口在線升級。用戶可以在時代網站下載本機嵌入式軟件，自行升級，方便快捷。

•擁有電子時鐘日歷。

•大容量存儲器可存儲高達400幅A掃圖形及參數和40000個厚度值。

•使用大容量鋰離子電池，無記憶性，連續工作時間約6小時。

•具有三條可調偏置的DAC曲線，可以適應不同行業中DAC曲線的繪制標準。

•EL高亮度圖形點陣顯示屏，無視角限制、不受溫度、陽光影響。

•具有雙閘門設置和報警功能。能夠在屏幕上任意設置閘門的位置和寬度，有進波、 失波和自動三種報警方式。

•可以在單探頭和雙探頭兩種探傷工作方式之間任意切換。

•波形顯示： 正半波、負半波、全波和射頻

•探頭阻尼通過菜單選擇在50、150、400之間切換。

•可以利用標準試塊自動生成DAC曲線。

•具有線性抑制功能，屏高的0～80%，步距：1%。

•具有打印功能，通過串行打印機打印厚度報告與波幅曲線。

•可以進行屏幕硬拷貝，將當前屏幕上的圖形和菜單拷貝并打印。

•能夠跟PC機通訊，擁有功能強大的windows數據處理軟件。

二.超聲波探傷儀TUD210技術參數：

掃描范圍  掃描范圍：2.5～5000(鋼縱波)

脈沖移位  脈沖移位：-20～+3400 us

探頭零點（ms）  探頭零點：0us～99.99us，分辨率0.01

材料聲速（m/s）  材料聲速：1000m/s～9999m/s

輸出阻尼（W）  50，150，400

頻率范圍（MHz）  0.2～10

增益調節（dB）  0～110dB

垂直線性誤差  ≤3%

水平線性誤差  ≤0.2%

探傷靈敏度余量  ≥50dB

動態范圍  ≥32dB

外型尺寸 230×184×53

重量  1.2Kg

三.超聲波探傷儀TUD210基本配置：

1.主機

2.3A/9V電源適配器

3.探頭連接電纜

4.直探頭2.5MHz20

5.斜探頭5MHz8×9K2

6.耦合劑

7.背帶

8.電池

四.超聲波探傷儀TUD210可選附件：

1.串行通訊電纜(9針)

2.PC端通訊軟件

3.串行打印機TPUP-NH

4.探頭、試塊
